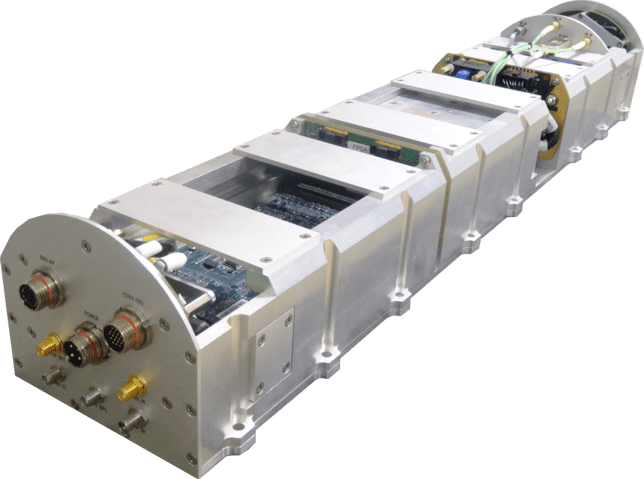

Brouilleur de servitude aéroporté dont la fonction est de modifier la signature radar d’un aéronef militaire comme option de contre-mesure.
Ces systèmes sont intégrés dans des enveloppes mécaniques missile, fixées sous les ailes de l’aéronef et permettant de transposer les fréquences des antennes sur une autre gamme de fréquence.
3U VPX Conduction Cooled | 6 slots VPX répartis sur deux backplanes 2x2 slots et 1x2 slots | 1 bloc d’acquisition des signaux RF |1 bloc de traitement de signal | Interface bus (TTL, RS 232/422/485, discrets) | Dissipation 170 W à 70°C | Longueur 600m et Ø 128
Rafale F4
Conception d’un fond de panier 3U VPX, double face, permettant d’intégrer toutes les cartes VPX tête-bêche dans une enveloppe missile.

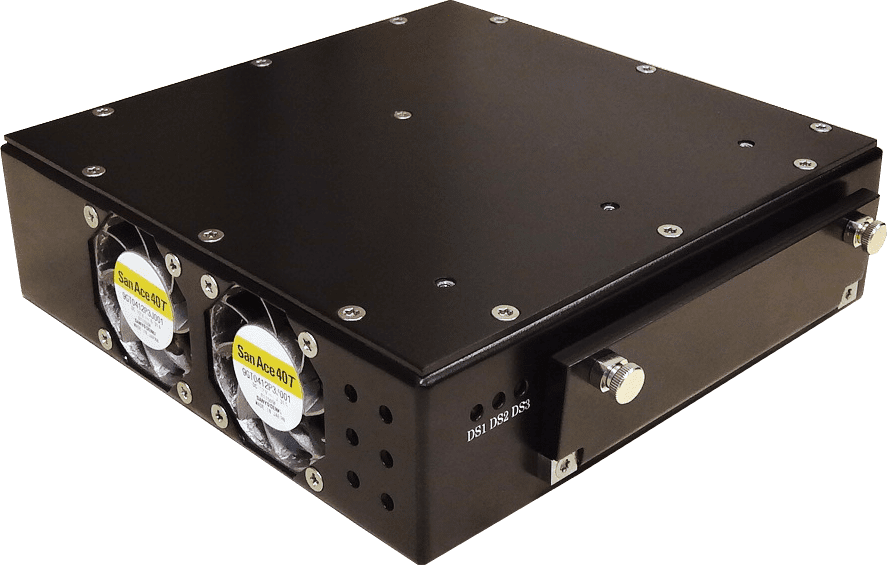

Le recueil de renseignement, la recherche, l’identification, le suivi et la désignation de cibles au sol au profit des armements du Rafale, par l’acquisition de 2 flux vidéos HD avec capacité d’enregistrement des vidéos de mission donnant la possibilité au pilote de les tagger et d’effectuer un rejeu de celles-ci en vol.
Small Form Factor 150x150x35mm | Boitier rackable | Carte mère FPGA porteuse d’un module COMExpress Atom Baytrail | 2 flux HD-SDI en 1080p et compression H264 | Disques CFast extractibles | Logiciel applicative de supervision Gstreamer (Enregistrement, Tag, Replay, Erase) | I/Os : HD-SDI, discret, RS422, GBEth | 30W | Qualifié Rafale au standard F3R
Rafale F3R et F4
Maitrise d’œuvre complète par GACI sur tous les métiers | Développement du logiciel applicatif | Qualifié à 85°C d’ambiant | Forte densité de composants au cm2
Famille d'enregistreurs opérationnels et d'instrumentation
Opérations de traitement numérique des signaux et séquencement des données

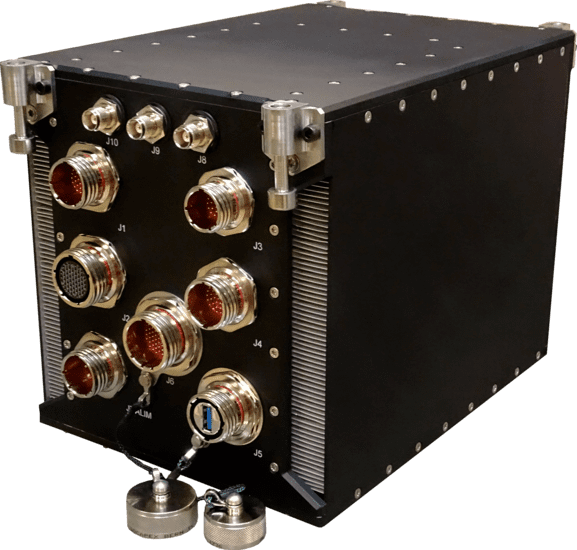

Coffret ventilé au format ¾ ATR basé sur la famille de produit VULCAIN | Température de fonctionnement [-40°C ; +71°C] | Calculateur qualifié DO-160 | Carte PSU et carte d’interface spécifique GACI | COTS : CPU et carte de traitement de signal FPGA | liens : PCIe gen2, PCIe gen3, GBEth | I/Os : discrets, LVDS, LVTTL, CMDB, HFA, USB 3.0
Démonstrateur pour le futur avion de chasse SCAF
La customisation d’un calculateur GACI pour les besoins spécifiques d’un client, associée à l’utilisation de COTS ont permis une mise sur le marché du calculateur en moins d’un an.
Filière 100% française

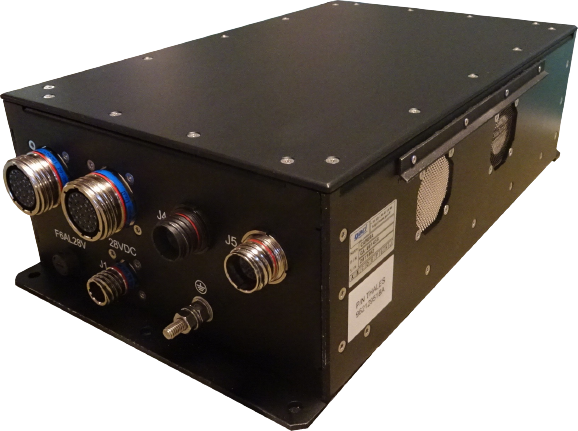

Traiter graphiquement les informations d’origine électromagnétique et d’origine image sur écran de console aéroportée.
Dans le cadre de la capacité universelle de guerre électronique (CUGE), la puissance du renseignement SIGINT (Signal Intelligence) recueille les données COMINT (Communication Intelligence) et les données ELINT (Electronic Intelligence) avant d’être traitées par les opérateurs en vol directement sur les consoles de supervision.
Shoebox form factor | Processeur Intel Xeon-E2276ME Coffee Lake @ 2,8 GHz | NVIDIA Quadro P2000 GPU 2,3 TFLOPS / 768 CUDA Cores | Liens PEG x16 Gen3, 8x PCIe | USB 2.0, USB 3.1, DVI, GBEth, HDMI 4K | Qualifié DO160 / temperature [-40°C ;+55°C]
ARCHANGE Falcon 8X
Conception hybride associant le format VPX avec des modules COMExpress et MXM pour s'adapter au besoin client.

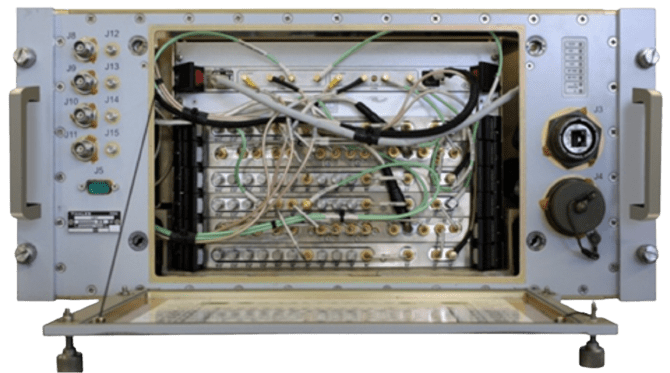

Etendre les capacités d’interception et d’écoute des radars et sonars ennemis à l'aide de 2 calculateurs.
Le premier coffret entrant dans la chaine ELINT a pour mission de faire l’acquisition des signaux radar et la classification algorithmique de ces signaux par traitement numérique.
Le second coffret est le système central de guerre électronique et a pour mission de faire le traitement de signal en réalisant la fonction d’interférométrie sur 12 flux à 3Gb/s.
B6U VME 64x : 2 COTS FPGA Xilinx | CPU PowerPC | 600W | Qualifié DO-160
MCO du Transall Gabriel C160
Développements spécifiques :
Fond de panier | RTM CPU | RTM superviseur | RTM horloge | Porte connecteur | IHM
IP Core en VHDL pour le traitement numérique du signal.
Intégration de cartes CPU | Switch Hyper | bloc hyperfréquence client | Alimentation
