Un marché en pleine mutation qui se projette sur des technologies de rupture pour améliorer la mission des marins et leur soutien en mer

Marché Naval
passerelle liaison de données tactiques NTDS

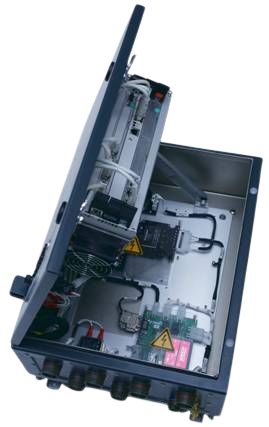

Passerelle de liaisons de données tactiques

Mission

Convertir, traiter et transférer des données de liaisons tactiques entre des systèmes rénovés et le système de combat (CMS)



Caractéristiques

Coffret étanche et suspendu | Encombrement compatible trous d’homme | Dissipation par ventilation ou conduction | 3 à 12 slots 6U VME | OS disponibles ElinOS, VxWorks, RedHat, Ubuntu | Conversion vers Ethernet de liaisons NTDS / ATDS, NMEA, L11, RS422, 232, MIL-STD 1553, discrets



Applications

Navigation | Interface missile et torpille | Brouillage | Radar MRR Gestion des optiques d’aide à l’appontage DALAS



Programmes

BPC 1, 2, 3 | BPC Russie | SCORPENE | FAA F70 | SKJOLD | SNA | SNLE | PA CDG



Faits marquants

Plus de 200 passerelles fournies avec maintien en conditions opérationnelles

DALAS appontage navigation

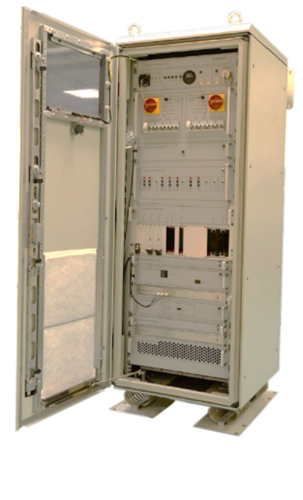

Baie de traitement DALAS

Mission

Moyen d’information et d’aide à la décision pour les officiers d’appontage lors de la phase d’approche d’un Rafale vers le Porte-avions CDG.
Baie de traitement des données de navigation, de bord et interface console pour le pilotage d’organes au sein du dispositif d’aide à l’appontage des avions Rafale.



Caractéristiques

Baie composée de tiroirs rackables :
Alimentations 115V/60Hz | Distribution d’alimentation | Module de mise en route | Bandeau de contrôle | Module de traitement de liaisons série | Vidéo sur fibre optique | Module de stockage de données.





Programmes

DALAS sur Porte-avions CDG

traitement graphique Console Navale

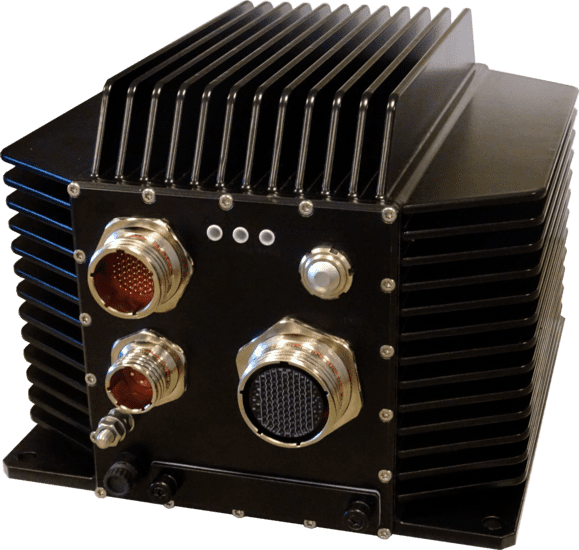

Calculateur graphique console navale

Mission

Traiter les données graphiques radar d’une situation tactique sur écran de console opérateur



Caractéristiques

Small form factor 180x150x250 mm | 3 slots 3U VPX | Intel Core Xeon 7th gen | GPU NVIDIA Quadro P3000 | 6 GB GDDR5 | 1280 CUDA Cores | 3.9 TFLOPs | 16 Lane PCIe 3.0 | OpenCL™ 1.2 | Carte FPGA Ultrascale + | PSU de 250W | Ubuntu sur M2 à 256Go | SSD 1 To | Fanless | IP67 | -40°C / +71°C operating | 130W consommation | 8,3Kg



Applications

Traitement graphique | Traitement vidéo HD | Enregistrement vidéo



Programmes

Frégate FDI

Simulateur naval de tir missile

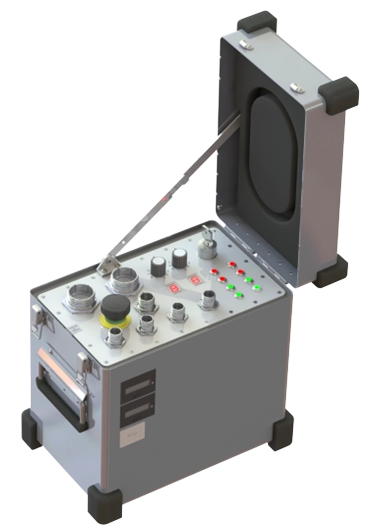

Simulateur naval de tir missile

Mission

Simuler la réalisation d’une frappe de deux à quatre munitions. Permettre aux marins de s'exercer, de s'entrainer au tir à bord et de maintenir une installation de tir navale.



Caractéristiques

Coffret compact et mobile | IHM ergonomique | Bac à cartes enfichables 6U VME | Carte mère avec module SMARC iMX6 | Carte Interfaces | Carte résistance de charge missile | Carte réserve d’énergie « super capacités » 2 cartes alimentation (230VAC et +/-100VDC)



Faits marquants

Toutes les cartes électroniques ont été conçues et validées par GACI

Etude ergonomique de l’IHM en accord avec l'utilisateur final



Programme

Batiments navals de surface

Calculateur C2 de défense aérienne

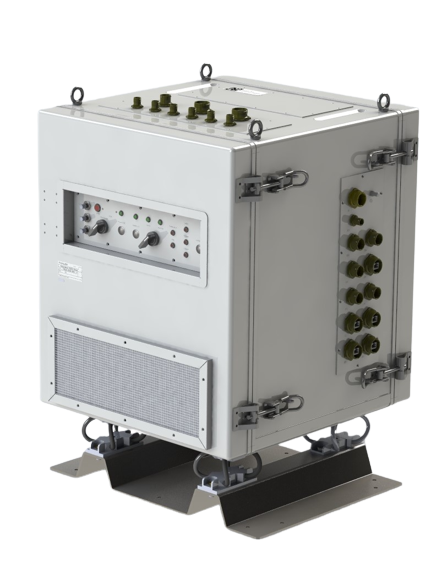

Calculateur C2 de défense aérienne

Mission

Assurer la fonction Command & Control (C2) pour la conduite de tir moyenne portée des missiles anti-aériens selon les paramètres de missions, ciblage et plan d’engagement.



Caractéristiques

Caisson durci suspendu | Rack 19’’ 12U | Alimentation triphasée 115V 400Hz | Conversion triphasée vers 28VDC | Fond de panier générique avec adaptation spécifique | Switch GACI 24 ports GBEthernet | Intel Core i7 | ElinOS | Middleware C++ vers  ADA | I/O décentralisés et gestion des CBIT | Réseaux SL, TCP, UDP, Multicast, 802.2



Faits marquants

Développement du low level software permettant l’interfaçage entre le CMS, les radars et le lance missile |  Qualifié Champs forts et grenadage sous-marin | Mise en place d’une politique produit multi-porteurs : baie navale, IT navale, tir courte et moyenne portée.



Programmes :

Porte-avions CDG

VPX sonar guerre des mines

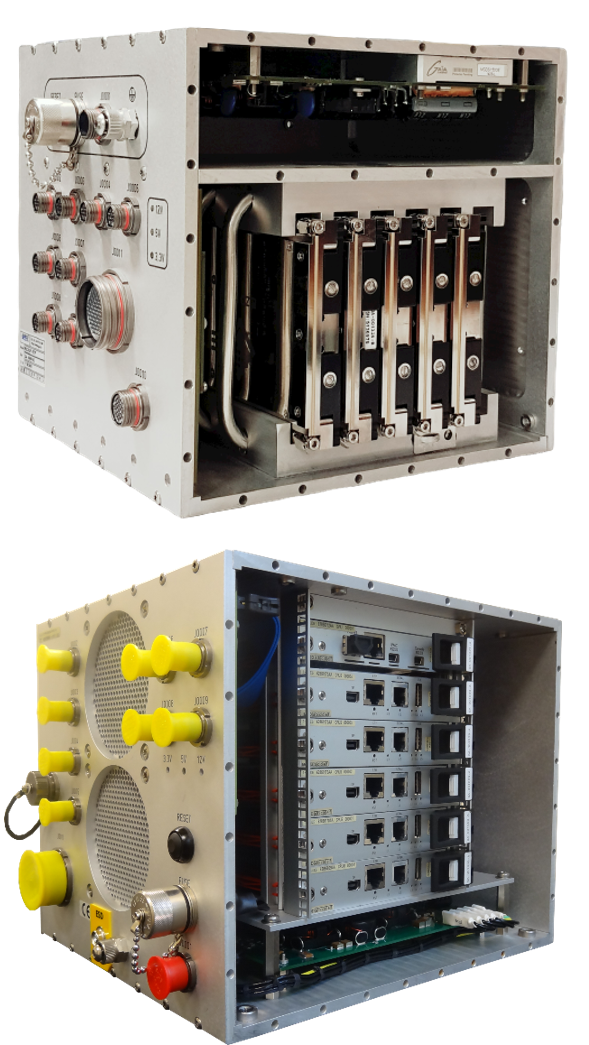

Calculateurs traitement de données sonar

Mission

Intégré dans un drone sous-marin, il doit traiter des données sonar en temps réel, pour cartographier les fonds et détecter des mines anti sous-marines afin de sécuriser une voie maritime



Caractéristiques

Coffret cubique 20x20cm VPX 3U | Design alimentation, backplane | Conversion DisplayPort vers DVI 5x CPU core i7 et un switch GBEthernet 24 ports USB 3.0 | 10GBEth | Display Port | PCIe avec VxFabrics | Lien optique 50/125μm OM3 | OS Linux RedHat



Faits marquants

2 versions existent, l'une ventilée, l'autre avec un système de refroidissement par caloducs | 90% des 325W à dissiper ont été transmis vers la semelle du calculateur à l’aide des caloducs | GACI a utilisé pour la première fois le VxFabrics de Kontron (PCIe encapsulé par Ethernet)



Programmes

MMCM : rénovation de la guerre des mines franco-anglaise

Nouvelle génération de sonar haute résolution T-SAS

Fusion d’images 8K

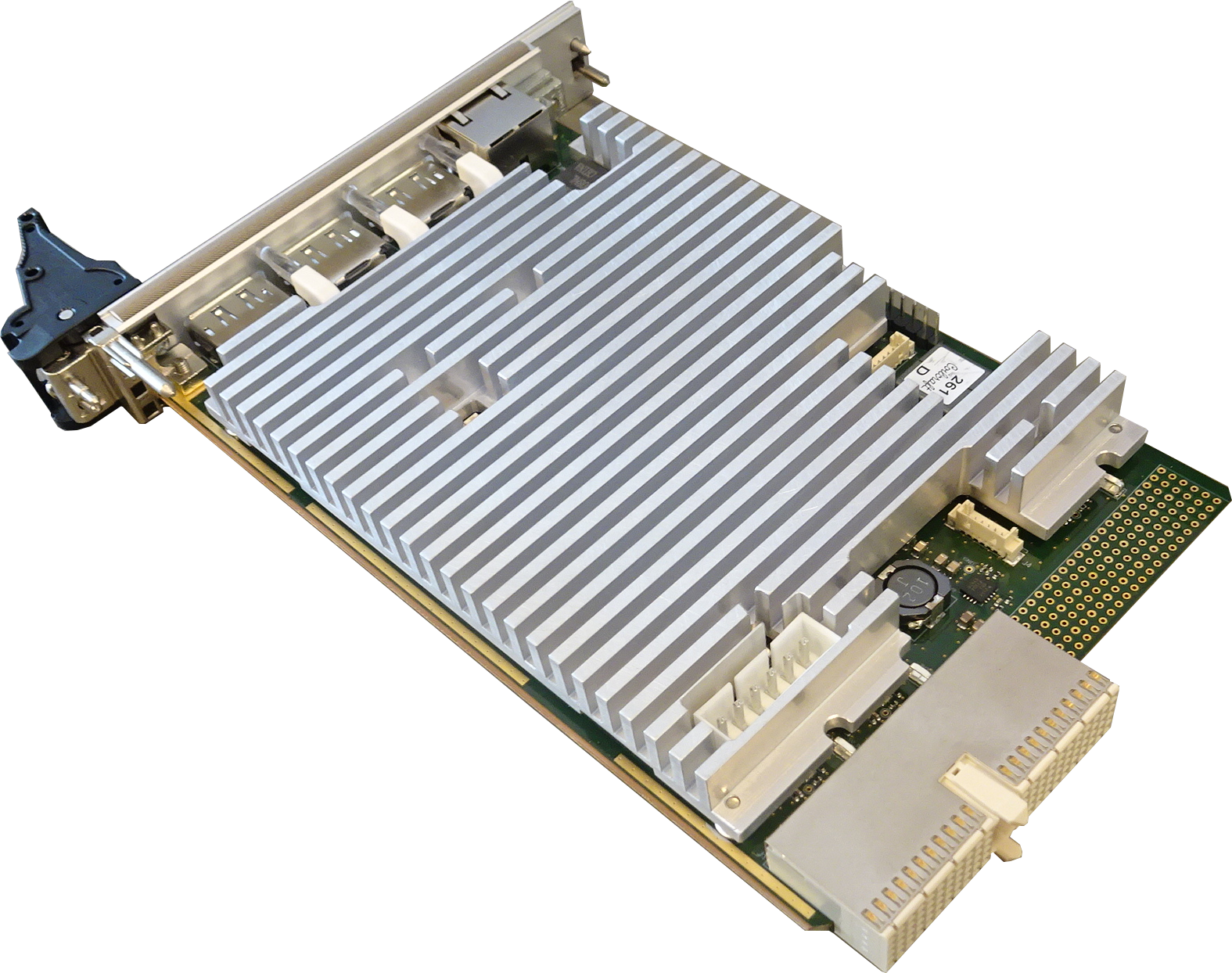

Fusion d'images 8K

Mission

Détection et identification de menaces, telles que drones, zodiacs, jetskis (toutes embarcations hostiles) par traitement FPGA (ACAP).

Fusion d'images numériques 4k ou 8k avec traitement d’images et clustering des objets mobiles puis tracking de leur trajectoire vectorielle voire prédictive. Ceci allié à un moteur d’intelligence artificiel au sein de l’ACAP traitant un modèle d’apprentissage (machine learning) des menaces pour leur identification.



Caractéristiques

Carte 3U cPCI  | 2 entrées (8k / 4k) | 4 sorties (4k / 8k / Streaming GBEth)  Compression d’images H265



Faits marquants

Implantation d'algorithmes caméra fixe et mobile | Détection des objets par pixels | EN9100



Applications

Surveillance des frontières

Surveillance de sites sensibles (centrales nucléaires, prisons, ambassades, centres de recherche...)

Lutte contre la piraterie en mer
