Les conflits à haute intensité sont légion sur les nouveaux théâtres d’opérations avec des confrontations symétriques où l’artillerie se trouvera presque toujours engagée

Marché Terrestre

Marché Terrestre

Marché Terrestre

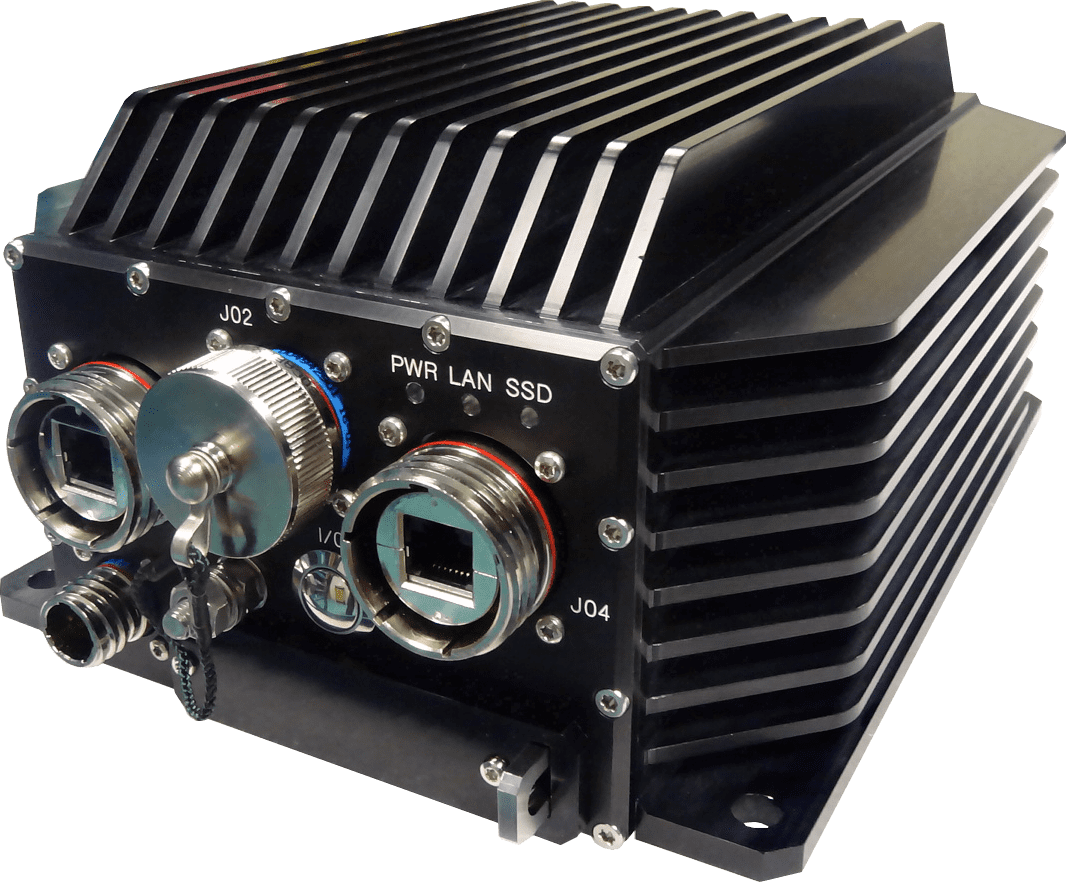

Superviseur séquenceur Radar

Superviseur et séquenceur radar

Mission

Démarrer un radar de défense aérienne de manière séquentielle à -40°C ou à +71°C.



Caractéristiques

Very small form factor 3U VPX | 180x110x230 mm | IP67 | -40°C / +71°C | Conduction cooled system | 130W | 5 kg | Intel® Core™ i7 | TPM 2.0 | Up to 4TB storage on 2 SSD | Up to 32 GB of soldered RAM | USB ports (3.0 / USB 2.0) | RS422/485 | DVI or VGA or Display port | iRTC highly accurate industrial RTC | Extractability of one or both SSD RAID 0 or RAID 1



Programmes

Radar GM200 et 400 | MFR



Faits marquants

Simulation thermique pour permettre une dissipation de 130W à 71°C

GACI a été un des tous premiers en France à implémenter un FPGA Ultrascale+ dans un calculateur opérationel

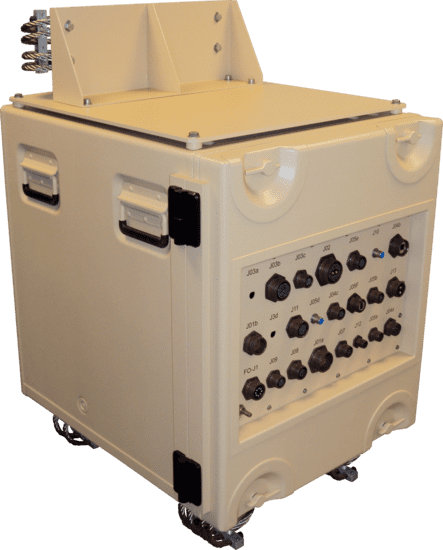

Baie tir missile véhicule blindé

Baie de controle et de conduite de tir

Mission

Au sein d'un système de gestion de tir missile, sur véhicule blindé, il faut assurer la défense aérienne en gérant simultanément plusieurs fonctions :



Acquisition et analyse d’images | Détection de cible | Conversion fibre optique/cameralink | Enregistrement vidéo | Liaison vers les consoles opérateurs | Synchronisation temporelle | Communications vers les équipements radios type PR4G



Caractéristiques

Baie suspendue 6 points | Format 6U VME | Cartes Core i7-620LE @ 2,0 GHz | PMC CAM-LINK | Vidéo Converter | Switch Ethernet





Faits marquants

GACI a validé le profil d'utilisation de la baie par des essais combinatoires (thermiques et vibratoire) et simulé 20 ans d'utilisation par essais d'endurance, allant jusqu'à la rupture des amortisseurs à câbles.

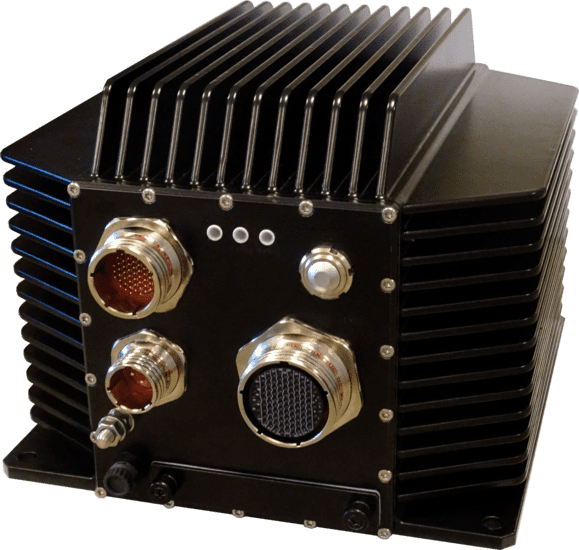

3U VPX tir missile

Calculateur compact pour gestion de tir

Mission

Réaliser des traitements vidéo numériques (incrustation vidéo), audio (enregistrement et restitution) et s'interfacer avec d'autres équipements via des liaisons Ethernet, USB, discrets, série et GPIO.



Caractéristiques

Small form factor 3U VPX | 180x150x250 mm | IP67 | -40°C / +71°C | Conduction cooled | 130W | 8,3Kg | PSU GACI 250W | Carte CPU Intel Core Xeon 7th Gen | Carte FPGA Zynq Ultrascale+ DDR4 | GPU NVIDIA Quadro P3000 | Gigabit Ethernet QSGMII | SATA | Display port | DVI | GPIO | Compression H265 (1080P) | Superposition | Chroma key | Gigevision RX/TX | Enregistrement video avec datation



Programmes

Véhicule blindé | Simulateur de tir | Système d'entrainement de défense terrestre



Faits marquants

Simulation thermique poussée pour permettre une dissipation de 130W à 71°C sans ventilation

GACI a été un des tous premiers en France à implémenter un FPGA Ultrascale+ dans un calculateur opérationel

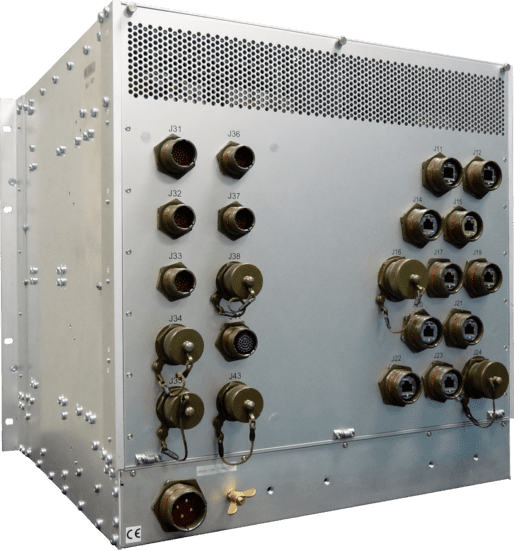

C2 défense aérienne

Calculateur de Control & Command

Mission

Assurer la conduite de tir moyenne portée d'une défense anti-aérienne regroupant les moyens d’acquisition, de transmission radio, de traitement des informations, stockage et restitution des données des systèmes C2 terrestre.



Caractéristiques

Châssis 12U | Air-cooled system | Cartes 6U VME Corei7 | Cartes modules de transition | Cartes liaisons séries | carte GP I/O 64 Bits | Alimentation avec réserve d’énergie | Disque SATA | Switch 24 ports Gigabit Ethernet



Applications

Shelter de commandement | Shelter radar | Véhicule blindé | Installation de défense aérienne



Faits marquants

Utilisation majoritairement de produits COTS  | Ligne de produits C2 terrestre couvrant plusieurs besoins systèmes client.

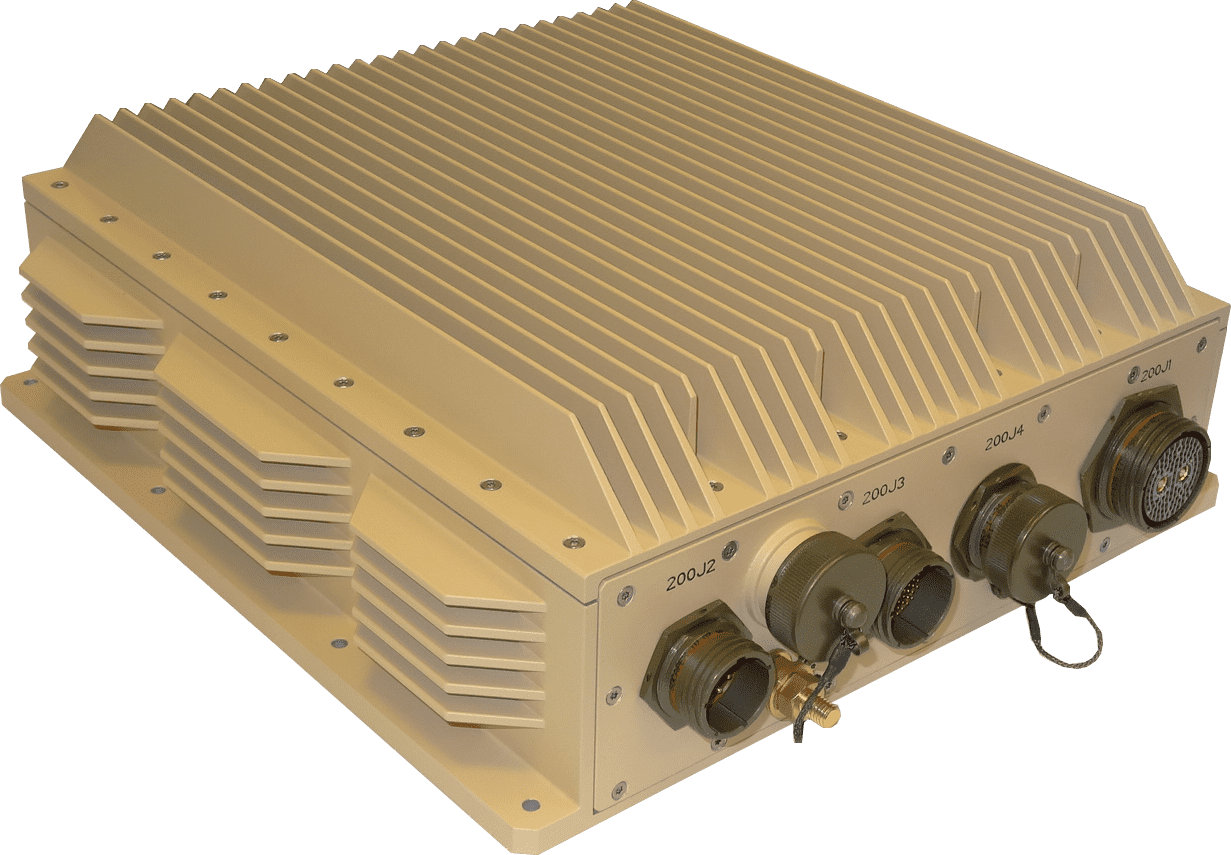

séquenceur tir missile

Séquenceur de tir vertical

Mission

Gérer le séquencement mono-voie d'une munition par lancement vertical d'un système de défense anti-aérienne.



Caractéristiques

Coffret aluminium | soudé au bain de sel | Fond de Panier 6U VME 3 slots | Carte électronique de gestion de tir | PMC séquenceur | Carte alimentation +21VDC / -21VDC | Carte de commutation de signaux | Modules de filtrage de tensions 28VDC - 48VDC



Applications

Rampe de lancement vertical | Installation de défense aérienne



Faits marquants

Brasage au bain de sel du coffret en alumimium permettant une continuité de soudage et une optimisation de l'échange thermique entre les flancs.
